混凝土细石泵电源进线务必外接一个“三相四线的漏电保护器”，即4P漏电保护器，进线端和出线端分别都是有四个接线端子，即进线端子四个和出现端子四个，进线端的四个接线端子分别是L1、L2、L3和N，出线端同样是L1、L2、L3和N;先从它的原理分析三相四线漏电保护的原理入手，来分析漏电保护跳闸是怎么回事，应该如何接线才对？

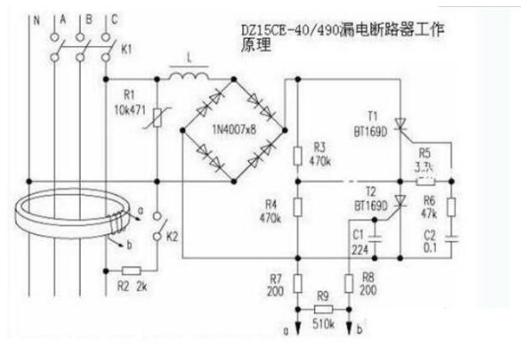

    这是一款三相四线制漏电保护开关的内部电气原理图，可以看到左下角有个电流互感器，三条相线和一条零线都要穿过互感器的内部圆环，这个圆环可以理解成一些磁性材料做成的装置，能有效的感应到4条主线上电流的变化之和。根据电磁定律，只要电流之和变化了，圆环里边会有变化的磁场，然后圆环上缠了一个测量线圈，变化的磁场，会在线圈上产生感生电动势，也就是会让图上的a，b端有了电压。

    正常情况下，根据电流节点定律，没有其他支路产生电流流动，流入圆环的电流和流出圆环的电流矢量和为0，也就是圆环上没有变化的磁场，缠绕在圆环上的线圈没有感生电动势，a，b端是不会有电压的。

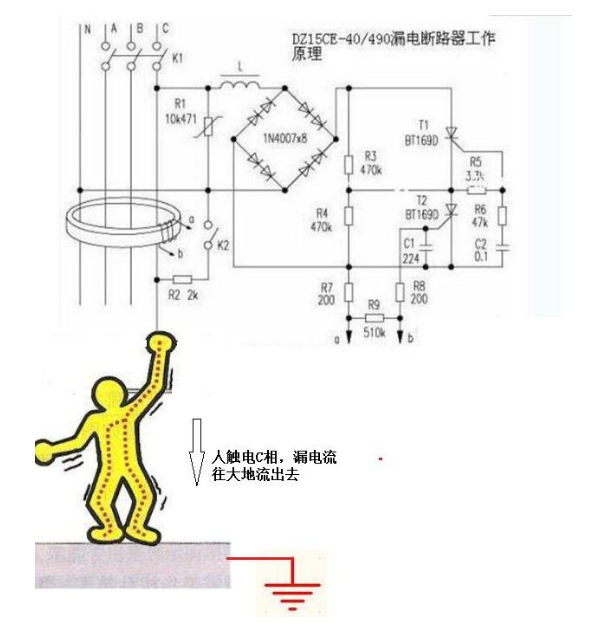

    如果有人站在大地上，碰到了C相这条线，会有电流如上图那样流入到大地里边去，也就是说漏电后流入地线的电流，并不会经过零线N再次从圆环里边流回去，这样流过圆环这个节点的电流矢量和不再是零了，圆环产生变化磁场，线圈会有电动势，ab端会有电压，当漏电流达到一定值（比如大于50毫安），这样可控硅T2会被被触发导通了，当然C2通过T2和其他元件放电会在电阻R5上产生压差，导致T1也导通了，线圈L是一个电磁铁的线圈，它会有电流通过，K1是电磁铁的触点，这样K1会被切断，这样相当于切断了供电，保证了设备或者人体安全，避免漏电继续发生。

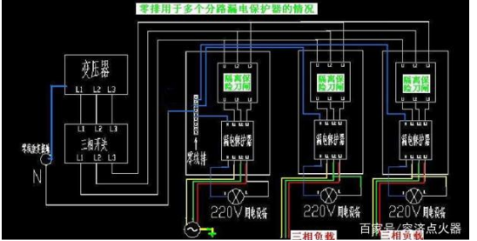

    漏电保护接线的时候，所有的零线要通过漏保，不能从漏电保护的上边引接零线，不然会可能会有电流没有流过漏保那个圆环而引起误动作。

    如果没有了零线，这个互感器相当于一个电抗器作用了，三条相线流过时候，会有电动势那种电压源感应，所以同样会让线圈ab端产生电压的，引起误动作，所以零线一定要经过漏保。

科玛森电气温馨告示：

一般的电气供电线路设计安装规则：细石混凝土泵电控柜安装总开关使用不带漏电保护器的空气开关，下级细分负载的分开关，科玛森细石泵电控柜空气总开关选用---日本三菱品牌。为了安全用电、安全生产，电控柜电源进线外部务必安装相应电流大小正厂合格漏电开关。
